Acélfelhasználás becslése a perui trapéz alakú acélszerkezet raktárhoz

A perui trapéz alakú acélszerkezet raktár acélfogyasztási becslése



Terv alakja:Trapéz alakú

Hossza: 190m

Szélesség: 80m (keskeny vége) / 116m (széles vége)

Építési terület: 18 620㎡

Eresz magassága: 17,4 m (magas műhely)

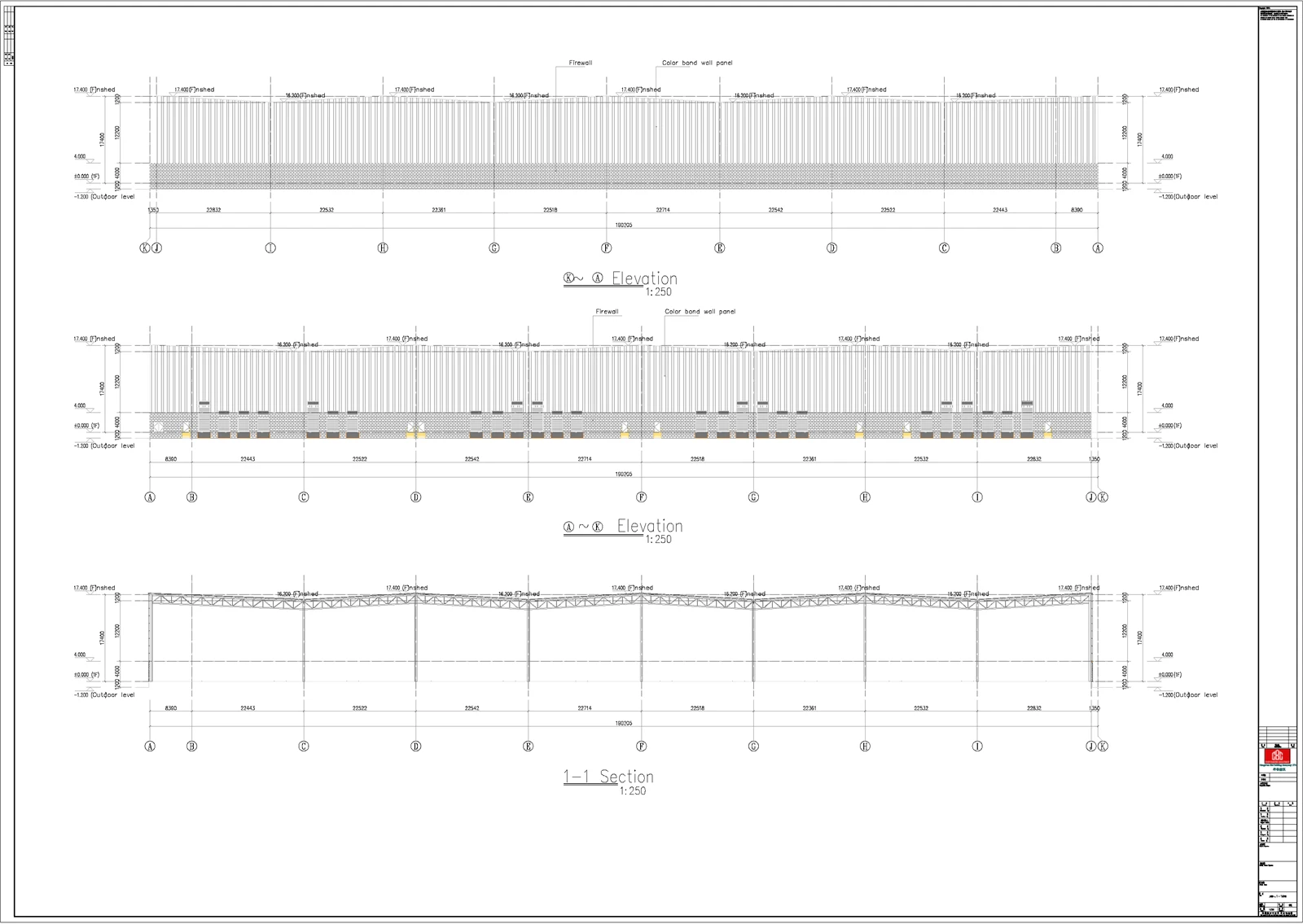

Szerkezet típusa:Rácsos szerkezet, folyamatos fesztáv kb. 22m fesztávonként, réstávolság kb. 24m

Megvalósítási szabvány:Perui helyi építési szabályzatok + helyi szélterhelés, hóterhelés



A perui helyi építési előírások, a projekt terhelési követelményei és a szerkezeti jellemzők (nagy fesztáv, magas eresz) alapján a javasolt szerkezeti szelvényméretek a következők, minden alkatrészhez Gr.50 perui szabványos acélminőséget (az ASTM A36-nak megfelelő) használva, amely jó szilárdsággal, rugalmassággal és perui ipari építési projektekhez alkalmas.



A rácsos felső és alsó húr: H{0}}profilú acél, 22 m-es fesztávhoz és 24 m-es réstávolsághoz igazítva.

Metszet mérete: H400×200×8×10 ~ H450×200×10×12

Megjegyzések: A keresztmetszet mérete megfelelően meg van növelve a széles végén (116 m-es oldalon) lévő rácsok számára, hogy elbírja a nagyobb vízszintes és függőleges terhelést.

Rácsos hálótagok: szögacél és I{0}}profilacél, a felső és az alsó húrok összekapcsolására és a terhelések átadására szolgál.

Szögacél: L100×8 ~ L125×10 (általános webes tagoknak)

I-szelvény acél: I140×80×5×7 ~ I160×88×6×9 (a kulcstartó-csapágyakhoz)



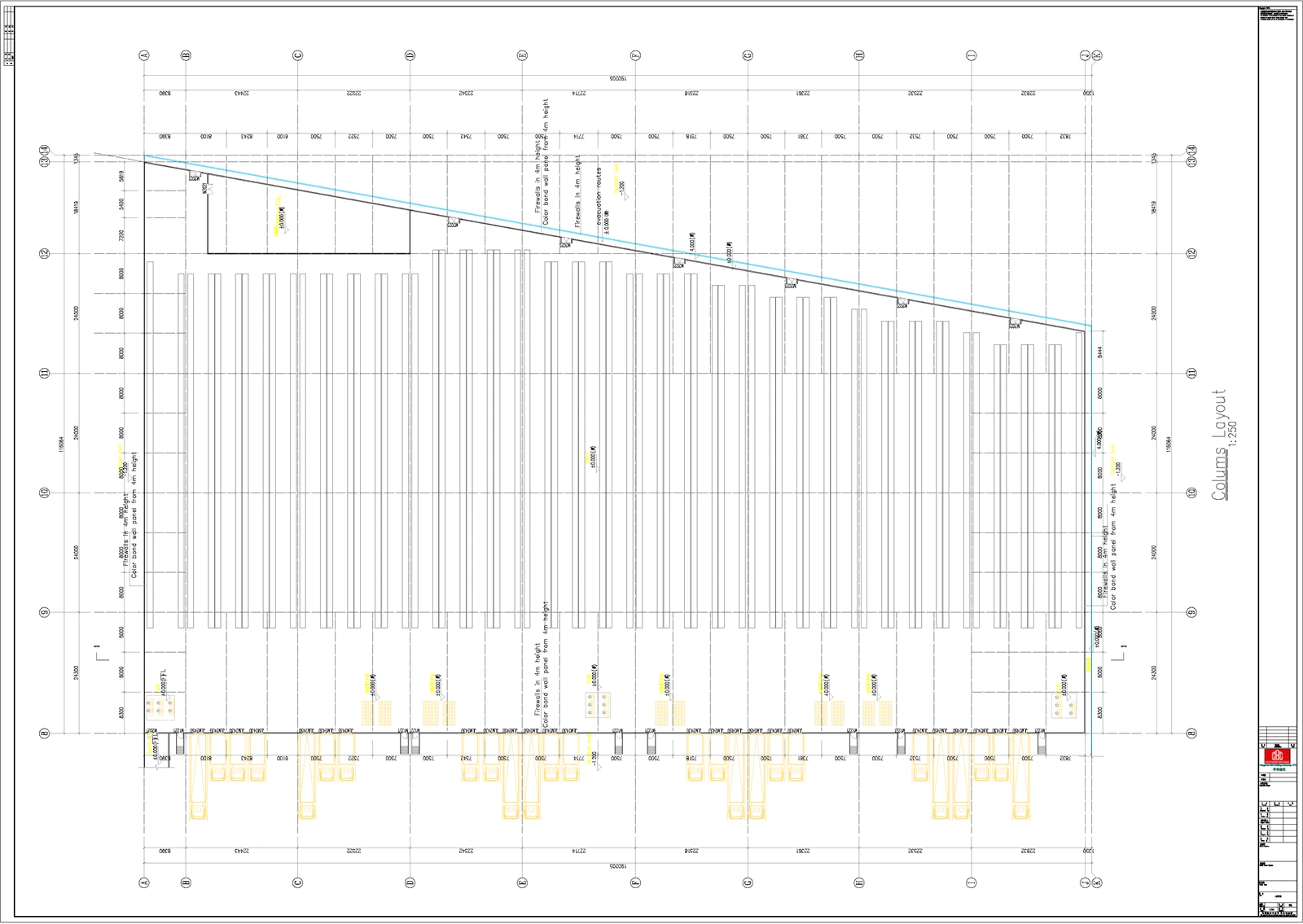

Metszet típusa: H{0}}profil acél, amely megfelel a rácsos terhelésnek és a 17,4 m-es ereszmagasságnak.

Metszet mérete: H450×250×10×12 ~ H500×250×12×14

Megjegyzések: Az oszlopszakasz a széles végén valamivel nagyobb, hogy biztosítsa a szerkezeti stabilitást egyenetlen terheléseloszlás mellett.



Merevítés (felső húr és alsó húr): Kerekacél vagy szögacél, amely ellenáll a vízszintes erőknek (szél, földrengés) és fenntartja a rácsos stabilitást.

Kerek acél: φ20 ~ φ25

Szögacél: L80×6 ~ L100×8

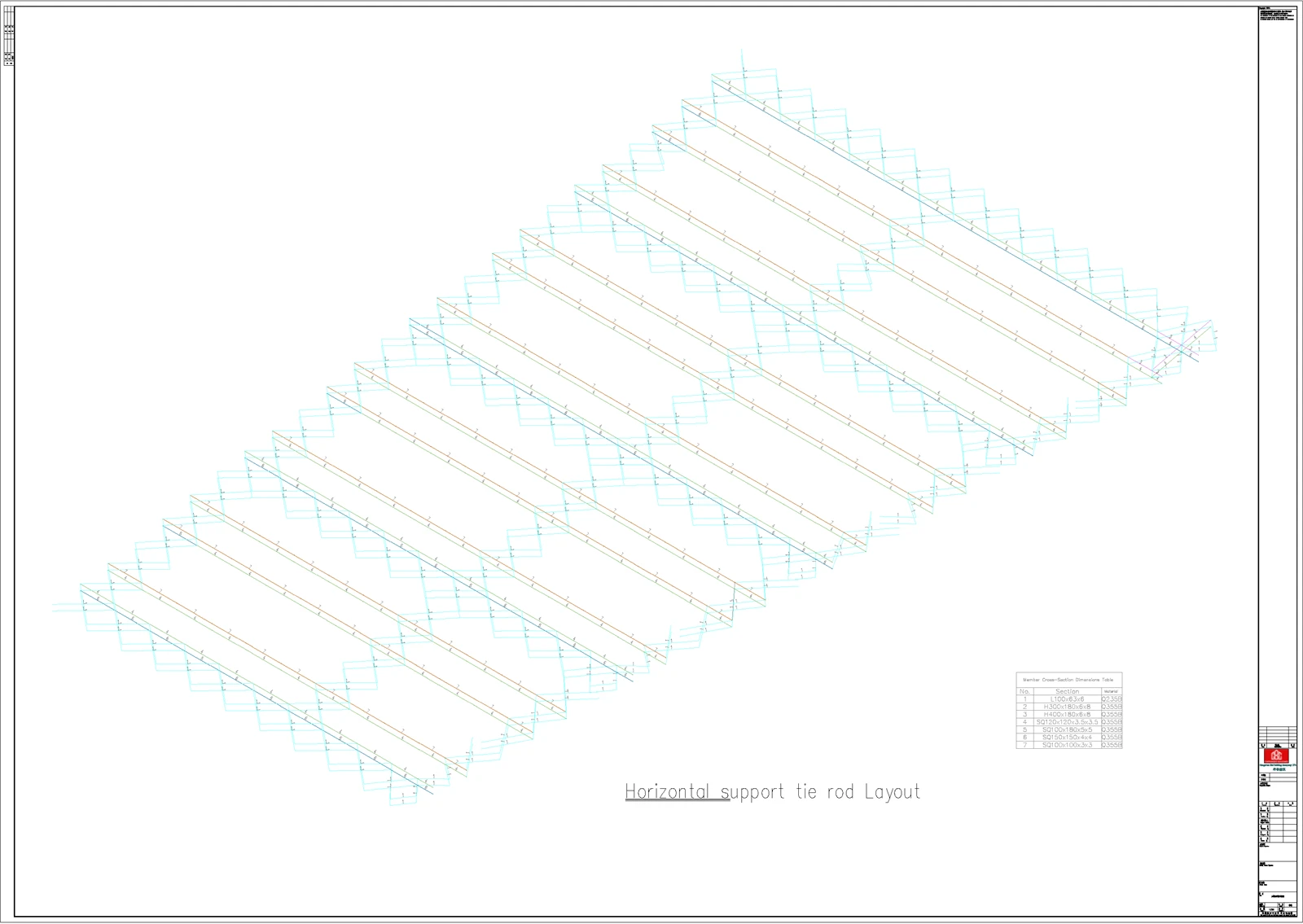

Rögzítőrudak: Acélcső vagy köracél, vízszintes feszültség átvitelére a rácsostartók között.

Acélcső: φ114×4 ~ φ140×5

Kerek acél: φ22 ~ φ28



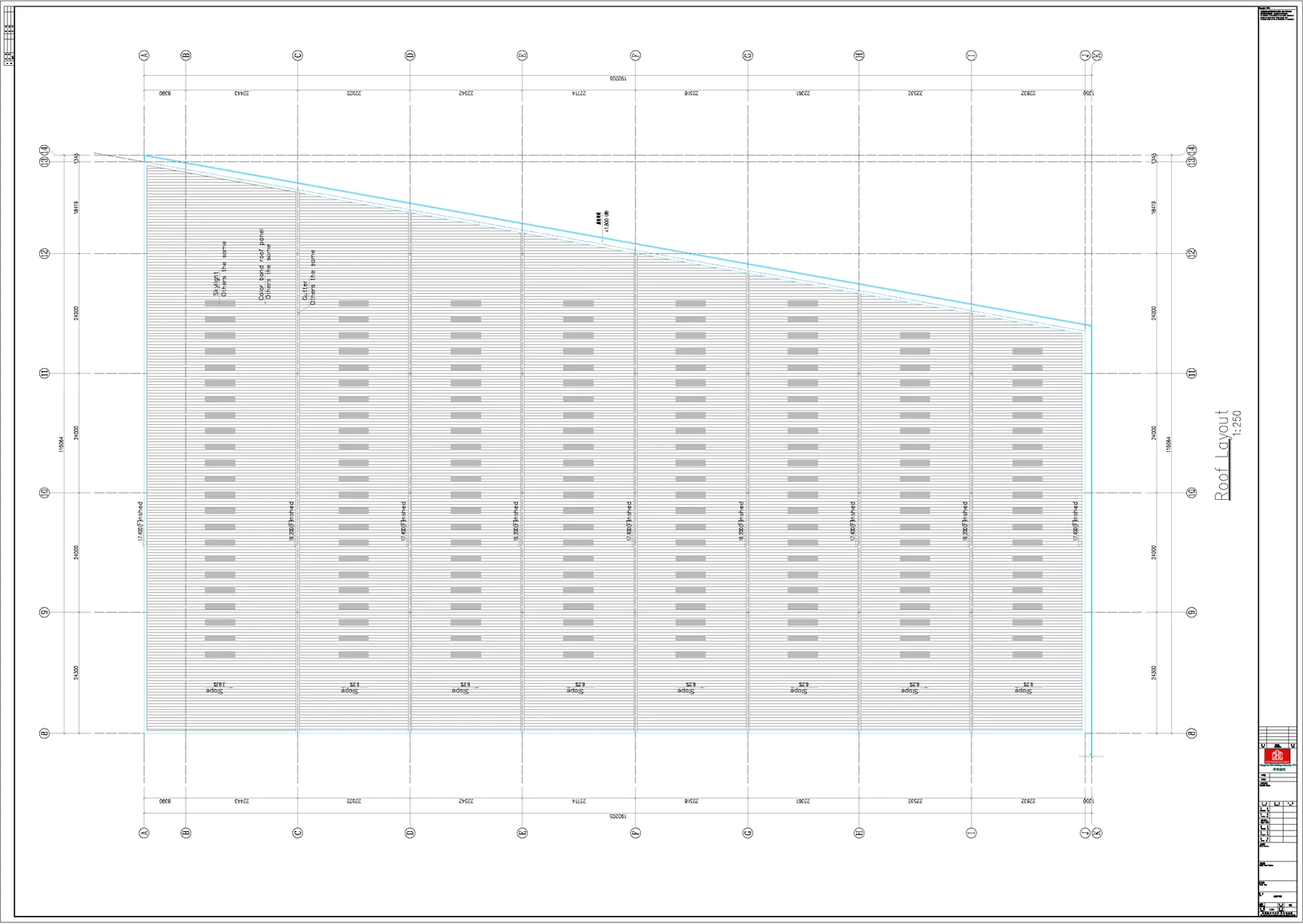

Szelemenek (tető): C-profilú acél vagy Z-profilú acél, a tetőterheléshez és fesztávhoz igazítva.

Metszet mérete: C200×70×20×3,0 ~ C250×75×20×3,5

Falgerendák: C{0}}profilú acél, a falterheléshez és magassághoz igazodva.

Metszet mérete: C180×70×20×2,5 ~ C220×70×20×3,0



Nagy -szilárdságú csavarok: 10.9-es fokozat, a rácsok, oszlopok és merevítések metszetének méretéhez igazodva, tűzi-merítésű horganyzott korróziógátló-kezeléssel.

Önmetsző{0}}csavarok és szegecsek: 304-es rozsdamentes acél, szelemenek, falgerendák és tető-/falpanelek összekötésére szolgál.



A részletes anyagstatisztika a 18 620 ㎡ teljes építési terület, az ajánlott szakaszméretek és a 38 kg/㎡ tapasztalati érték alapján készült. Az egyes komponensek konkrét bontása a következő (ajánlattételhez és anyag-előkészítési hivatkozáshoz):

Alkatrész típusa	Acélfogyasztási index (kg/㎡)	Teljes acélfelhasználás (tonna)	Arány	Megjegyzések
Fő tartók (felső akkord, alsó akkord, webtagok)	18 ~ 22	372.4	52.6%	A 20 kg/㎡ átlagos index alapján a fő erő{1}}tartóelemek
Acél oszlopok	8 ~ 10	167.6	23.7%	A 9 kg/㎡ átlagos index alapján, ami megfelel a 17,4 m-es ereszmagasságnak
Merevítő és kötőrudak	3 ~ 4	65.2	9.2%	A szerkezeti stabilitást biztosító 3,5 kg/㎡ átlagos index alapján
Szelemen és falgerendák	5 ~ 6	102.4	14.5%	5,5 kg/㎡ átlagos index alapján, beleértve a tető- és falvázat is
Rögzítőelemek és tartozékok	0.5 ~ 1	9.3	1.3%	Beleértve a nagy szilárdságú-csavarokat,{1}}önmetsző csavarokat stb.
Teljes	38	716.9	100%	Enyhe eltérés a teljes becsléstől (±1,3%) a kerekítés miatt





Szerkezet típusa:Portál keret/rácsos műhelynagy fesztávval és magas ereszekkel, amelyek nagyobb acélfogyasztást igényelnek, mint a hagyományos műhelyek.

Regionális viszonyok: Peru tengerparti és fennsík területein a szél- és hóterhelés általában nem nagy, és nincs extrém hideg, így nincs szükség további acélfelhasználásra a hidegállósághoz.

Tapasztalati érték (rácsok + acéloszlopok + merevítés + szelemenek + tető- és falváz):

Rendes alacsony műhely: 25 ~ 30 kg/㎡

Nagy-fesztávolságú rácsos eresz magassága 15 m felett:35 ~ 45 kg/㎡

Ez a projekt elfogadja aközépső-felső érték 38 kg/㎡becsléshez, figyelembe véve a trapéz elrendezést és az egyenetlen terheléseloszlást.





Teljes acélfelhasználás=épület területe × acélfogyasztási index ÷ 1000

18620 ㎡ × 38 kg/㎡ ÷ 1000 ≈707,6 tonna

Ajánlott árajánlat/anyag-előkészítési tartomány: 650 ~ 840 tonna

Gazdaságos tervezés: kb650 tonna(Optimalizált szelvényméret, általános terhelési viszonyokhoz alkalmas)

Biztonságos/nagy terhelésű/magas szabványos kialakítás: kb840 tonna(konzervatív kialakítás, alkalmas nagy terhelésre vagy szigorú kódkövetelményekre)





Helyi szélterhelés, hóterhelés és szeizmikus együttható: Peru különböző régióinak (partmenti és fennsík) eltérő terhelési paraméterei vannak, ami közvetlenül befolyásolja az alkatrészek szakaszméretét.

Hogy vannak-edaruk, függesztett rakományok és tetőterhelések: Daruk vagy más nehéz rakományok hozzáadása jelentősen megnöveli az acélfogyasztást.

Függetlenül attól, hogy a tető/fal elfogadja-enagy teherbírású-panelek és a hőszigetelő pamut vastagsága: A nagy teherbírású-panelek növelik a tetőterhelést, a vastagabb hőszigetelő pamut pedig befolyásolja az általános terheléseloszlást.

Rács típusa:Csőtartó / H{0}}szelvényű acél rácsos / szögacél rácsos: A különböző típusú rácsos rácsok eltérő acélfogyasztással rendelkeznek, és a csőtartók általában nagyobb acélfogyasztással rendelkeznek, mint a szögacél rácsosok.

Tűz- és korrózióállósági szintek és perui helyi acélminőségek (például Gr.50): A magasabb tűz- és korrózióállósági szintek növelik a költségeket és az acélfogyasztást, a különböző acélminőségek pedig befolyásolják a szakasz méretének kiválasztását.

Ha meg tudja adni a következő információkat:

Konkrét hely (perui város/parti vagy fennsík)

Legyen szó darukról és tetőterhelésről

Pontosabb tartományt és bontást (főszerkezet/szelemen/merevítés) tudok adni a szerintPerui kódok.
